Descripción
Descripción general del producto

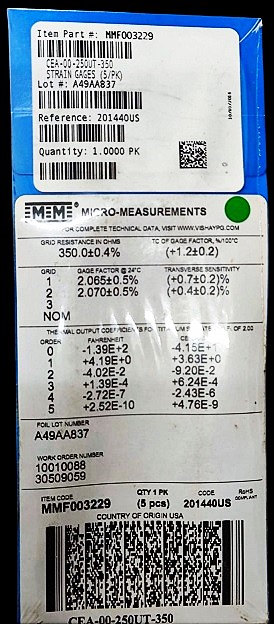

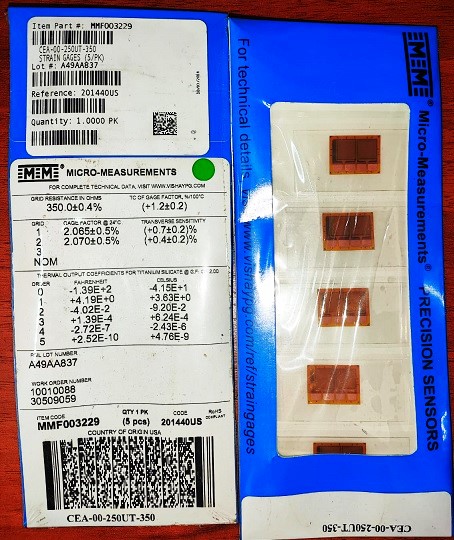

El CEA-00-250UTA-350 es un extensómetro de roseta en T de 90 grados de dos elementos (paquete de 5) de la serie CEA para uso general. Se utiliza cuando se requieren mediciones directas de tensión, como en un perno en tensión o una barra de suspensión en compresión. En este caso, un puente completo minimiza la flexión. La roseta en T también se puede utilizar para mediciones de flexión, especialmente útil en grandes infraestructuras como torres de aerogeneradores. Los extensómetros adyacentes en el mismo soporte registrarán la misma temperatura, eliminando así las emisiones térmicas debidas a las diferencias de temperatura en la estructura. Además, cada extensómetro de roseta en T incluye marcas de alineación de 45° para que pueda aplicarse con precisión a un eje y medir la torsión.
Invar, silicato de titanio, material compuesto
Área de pestaña de soldadura expuesta (3,3 x 2,5 mm)
La resistencia es de 350 ohmios
Longitud de calibre 6,35 mm (cada sección), longitud total 11,43 mm (patrón completo)
Ancho de cuadrícula de 7,37 mm (cada sección), ancho total de 16,51 mm (patrón completo)
Longitud de matriz de 14 mm, ancho de matriz de 18,8 mm
Rango de temperatura de -100° a +350°F (-75° a +175°C)
rango de deformación de ±5%
Especificaciones técnicas
Encuentra productos similares
Resistencia
Longitud de la cuadrícula
–
Tipo de cuadrícula
Temperatura mínima de funcionamiento
-75°C
Gama de productos
Serie CEA
Encuentra productos similares
Ancho de cuadrícula
Tipo de conexión
Voltaje de energización del puente
–
Temperatura máxima de funcionamiento
175°C
Sustancia extremadamente preocupante (SEP)
Para ser asesorado
